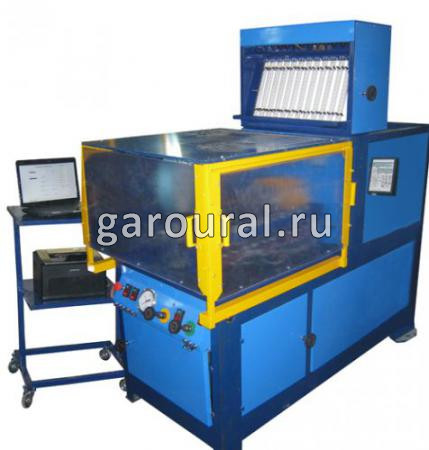

Универсальные стенды, в которых используются асинхронный электродвигатель с преобразователем частоты «Mitsubishi», позволяющие производить диагностику и регулировку всех марок топливных насосов высокого давления (ТНВД) дизельных двигателей отечественного и зарубежного производства.
Электропривод с преобразователем частоты «Mitsubishi» позволяет плавно регулировать частоту вращения выходного вала стенда. Осуществляет стабильность поддержания частоты вращения с минимальными отклонениями, удовлетворяющую стандартам ISO, компактен и прост в управлении.
Диагностика производится путём воспроизведения частоты вращения приводного вала топливного насоса высокого давления (ТНВД), температуры и давления топлива, измерение указанных параметров, а также цикловой подачи, расхода топлива, подаваемого на объект испытания, углов начала нагнетания (впрыскивания) топлива, разворота муфты опережения впрыскивания, отклонений углов начала нагнетания (впрыскивания).
На стендах можно проводить следующие операции:
испытание и регулировку рядных ТНВД с самостоятельной и принудительной системой смазки, с количеством секций до двенадцати, а также ТНВД распределительного типа с количеством питающих штуцеров до двенадцати путём контроля следующих параметров и характеристик:
- величина и равномерность подачи топлива секциями (производительность насосных секций);
- частота вращения вала ТНВД в момент начала действия регулятора;
- давление открытия нагнетательных клапанов;
- угол нагнетания и подачи топлива по повороту вала ТНВД и чередование подачи секциями ТНВД;
- угол действительного впрыскивания топлива (при диагностировании);
- характеристика МОВТ (муфта опережения впрыска топлива).
Данные стенды позволяют обслуживать ТНВД производства: ЯЗТА, ЯЗДА, НЗТА, РААЗ, ЧЗТА, АЗТН. По специальному заказу стенд комплектуется оснасткой для диагностики и регулировки ТНВД зарубежного производства.
Стенды оснащены:
- электронной системой управления;
- пневмотестером для испытания ТНВД с пневмокорректором;
- станцией смазки для ТНВД с принудительной системой смазки или гидропневмокорректором;
- системой термостабилизации топлива, работающей от проточной воды.
|
Основные технические данные и характеристики
| Тип |
Cтационарный |
| Число одновременно испытываемых насосных секций высокого давления ТНВД, шт |
12 |
| Диапазон воспроизведения: |
|
| частоты вращения приводного вала, мин-1 |
70...3000 |
| отсчета числа оборотов, об. |
1...9999 |
| отсчета числа циклов |
1...9999 |
| давления топлива насоса стенда, МПа (кгс/см2) |
0...3 (0...30) |
| давления масла, МПа (кгс/см2) |
1...0,5 (1...5) |
| давления воздуха, МПа (кгс/см2) |
-0,1...+0,5 (-1...+5) |
| Предел допускаемого отклонения: |
|
| Частоты вращения приводного вала в интервале: |
|
| от 70 до 800 мин-1, мин-1 |
±2 |
| свыше 800 мин-1, % |
±0,25 |
| Отсчета числа циклов |
±1 |
| Диапазон измерения: |
|
| частоты вращения приводного вала, мин-1 |
0...9999 |
| объема топлива мерными емкостями |
|
| первого ряда, см3 |
6...135 |
| второго ряда, см3 |
2...40 |
| давления топлива насоса стенда, МПа (кгс/см2) |
0...3 (0...30) |
| давление топлива насоса ТННД, МПа (кгс/см2) |
0...0,6 (0...6) |
| давление масла, МПа (кгс/см2) |
0...0,6 (0...6) |
| давление воздуха, МПа (кгс/см2) |
-0,1...+0,5 (-1...+5) |
| Объем топливного бака, л |
55 |
| Питание от сети переменного тока: |
|
| напряжение, В |
380 |
| частота, Гц |
50 |
| Установленная мощность, кВт |
Суммарная |
| в том числе: |
|
| электропривода двигателя |
15 |
| электродвигателя подкачки |
1,1 |
| электродвигателя насоса масла |
0,25 |
| Габаритные размеры, мм |
1950х700х1800 |
| Масса, не более, кг |
1000 |
| Срок службы, лет |
7 |
| Количество обслуживающего персонала |
1 |
Комплект поставки
| Наименование |
Обозначение |
Кол-во |
| Стенд для испытания дизельной топливной аппаратуры |
СДМ |
1 |
| Комплектация и сменные части |
| Кронштейн крепления насосов ЯМЗ-236, 238, 175, 185, КАМАЗ |
СДМ-8.К030 |
2 |
| Кронштейн крепления насосов ТН, УТН-5, НД-21, 6МТНМ |
СДМ-8.К400М |
1 |
| Переходник насосов типа ЯЗТА, НЗТА, РАЗ |
СДМ-8.К004 |
1 |
| Переходник насосов типа ЧЗТА, АЗТН, НЗТА, ЯЗТА |
СДМ-8.К007 |
1 |
| Переходник форсунок двигателей ЯМЗ, КАМАЗ |
СДМ-8.К014-01 |
12 |
| Трубопровод высокого давления |
СДМ-8.К017 |
12 |
| Топливопровод насоса |
СДМ-8.К700 |
4 |
| Палец крепления насосов КАМАЗ |
СДМ-8.К009 |
8 |
| Болт крепления насосов КАМАЗ |
СДМ-8.К010 |
4 |
| Прихват |
СДМ-8.К600 |
2 |
| Шпилька крепления форсунок |
СДМ-8.К016 |
6 |
| Планка крепления форсунок ЯМЗ, АМЗ, ФШ-6, ФД-22, Д-37 |
СДМ-8.К012 |
6 |
| Планка крепления форсунок КАМАЗ |
СДМ-8.К013 |
6 |
| Моментоскоп |
СДМ-8.К024.00 |
1 |
| Устройство натяжное |
СДМ-8.К500 |
1 |
| Шпилька крепления насосов ЯМЗ |
СДМ-8.К020 |
4 |
| Гайка крепления насосов ЯМЗ |
СДМ-8.К021 |
4 |
| Болт станочный |
СДМ-8.К022 |
3 |
| Виброопора |
LMA-120 или аналог |
4 |
| Кольцо уплотнительное |
|
12 |
| РВД подкачки со штуцером |
СДМ-8.К300 |
1 |
| Маслопровод |
СДМ-12.К100 |
2 |
| Гайка |
М10 ГОСТ5915 |
6 |
| Топливопровод манометра |
СДМ-8.К100 |
1 |
| Пневматический тестер регулятора ТНВД ПМ-101 |
|
1 |
| Документация |
| Паспорт |
СДМ-ПС |
1 |
| Техническое описание и инструкция по эксплуатации |
СДМ-ТО |
1 |
| Техническое описание преобразователя частоты "Mitsubishi" |
|
1 |
| Пневматический тестер регулятора ТНВД ПМ-101. Паспорт |
ПМ-101ПС |
1 |
|
